Cómo hacer un Stop & Go para DS 200

Hola!

vamos con el siguiente articulillo de electrónica: el Stop & Go.

con este circuito tendréis un Stop & Go MUUUY barato, teniendo en cuenta que los comerciales valen una pasta! Además, podréis activar o desactivar el mismo, por si, una vez acabadas las vueltas queréis seguir rodando. Vamos a ello...
*Material Necesario:
-Trafo externo que suministre 12V. (vale uno de SCX/NINCO. Si no tiene una salida de 12V, luego lo comentamos, necesitarás un integrado regulador 7812, unos 0.60€)
-Doble conmutador como el usado en la caja de conexiones (hay multiples formatos, no hace falta buscar este. Si no te gusta pregunta en la tienda qué otros tienen que hagan el mismo servicio, ~1€)
-Conector DIN6 aéreo (se llama aéreo porque va montado en cable y no en panel. es el que conectaremos al DS. A mi me costó 1,35€)
-Relé de 12V y 2 circuitos (cada circuito corta la corriente de un carril, ¿4€?, yo los usé reciclados de una placa electrónica de aire acondicionado)
-Placa proboard perforada para montar el relé (unos 2€)
-Caja de plástico para guardar el circuito... si quieres!

Este es el esquema de conexiones a seguir...

Empezaremos por soldar el relé a la placa.

Después, iremos soldando los cables necesarios, de más fácil a más difícil.


Por ejemplo, yo empezaría por soldar los cables del DIN6, que sabemos seguro donde van y también los de salida de la caja de conexiones, que van cada uno de los pines comunes del relé.

Luego soldaría los cables que van a pista, que esos también son seguros y luego el resto respetando el esquema.


En el gráfico, el S&G estaría activado, ya que el conmutador conecta la salida de la caja de conexiones al relé y el relé obedece al DS.


Si estuviera en posición contraria, la salida de la caja de conexiones, estaría conectada a los cables rojo y azul, que como ves van directamente al carril. No pasan por el reléàno obedecen al DS.


Como con la caja de conexiones, mejor si usas tubo retráctil. Eso sí, para éste puede usar mejor cables finos, de 0,5mm2, o cualquier cable que tengas por ahí.


Y con esto y un poco de paciencia, ya tienes el Stop&Go.

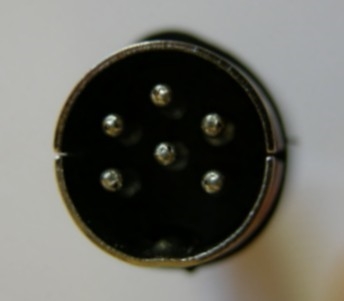

foto del DIN6 (lado de conexion al DS)


Foto placa proboard (con componentes soldados)

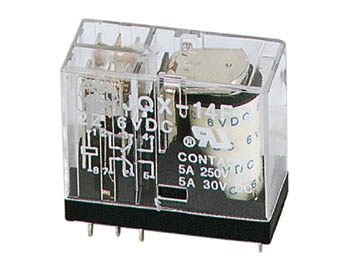

Foto relé:

y listo, evaristo!
